HW01—SY-A系列大型熱軋測厚儀

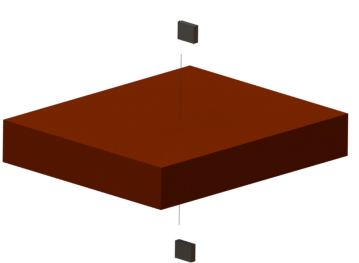

1. 基本原理

2. 布置形式

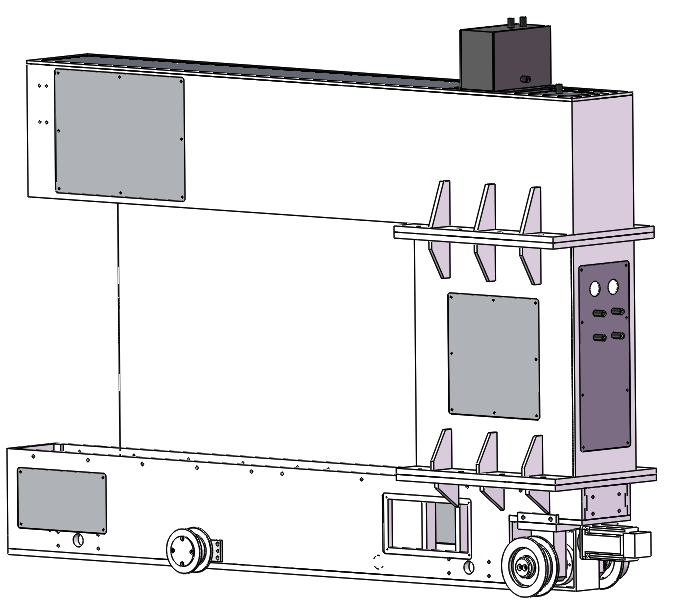

采用高強度C型架結構安裝上下兩個對射的激光位移傳感器，C型架面向鋼材設置水套，可通循環水隔熱降溫

3. 測頭傳感器型號介紹

對于高溫物體檢測，可根據具體情況選擇以下兩種類型傳感器

①可測高溫物體激光位移傳感器

光源：紅色半導體激光

波長: 655 nm (可見光)

②光源：藍色半導體激光

波長: 405 nm (可見光)

4. 測溫部件

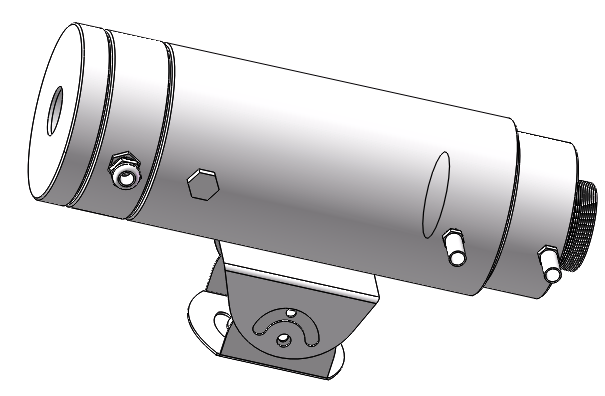

設備用于熱軋帶材產線時，可搭配紅外測溫儀，可實時監控被測鋼材的溫度，提高檢測準確率，測量溫度范圍為300～1400℃，測量精度±1%。測溫儀外部有冷卻水套，接通凈環水冷卻。

5. 吹掃部件

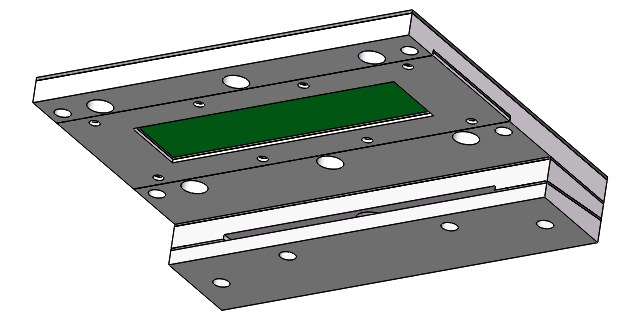

可搭配視窗吹掃結構對視窗吹掃，可防止灰塵等堆積，延長用戶維護周期

6. 拓展接口

硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。

RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。

7. 支撐/底座

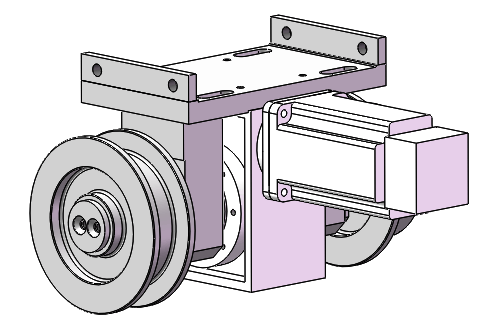

設備底座安裝在軌道基礎上，搭配驅動輪可實現自動上下線

8. 測量界面

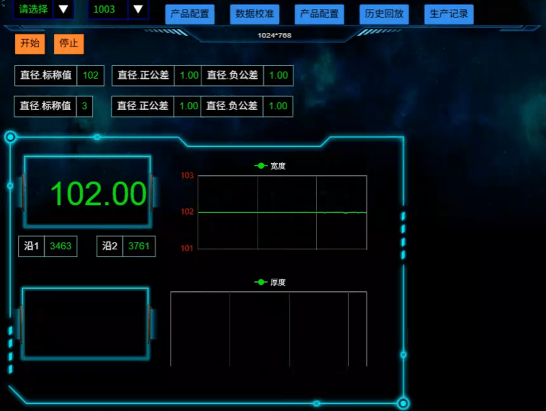

采用工控機計算，配備藍鵬新一代測量軟件，操作簡單，測量數據一目了然

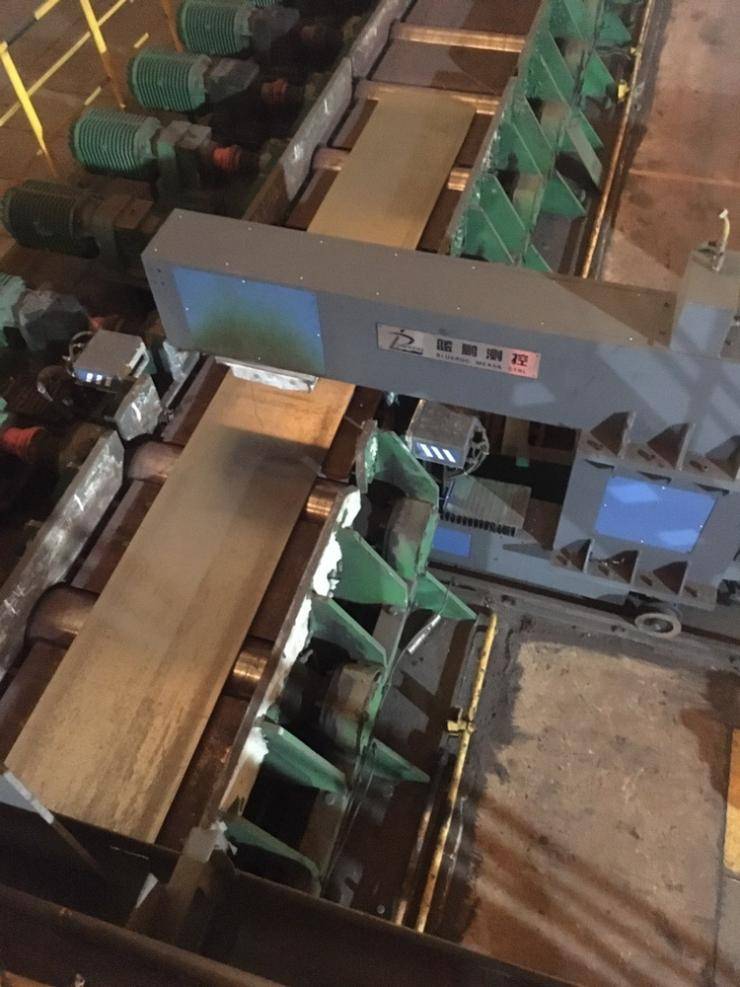

9. 設備現場實例

10. 適用范圍

實時測量大規格熱軋帶材、鋼坯等產品厚度

11. 功能描述：

1. 顯示器顯示：測量點的厚度值、測量點的最大值平均值、測量點的最小值平均值等。外置操作按鈕，數據外接屏顯示，現場操作更方便；

2. 產品參數設置：可設置產品規格及相應的厚度參考值及采樣頻率等。

3. 系統參數設置功能：可以設置串口、傳感器、系統的校零和校準、刷新頻率等。

4. 報警功能：當測量值超過設定的公差范圍時，自動聲光報警。報警為分級報警，測量值超過上限值時紅燈閃爍同時聲音報警；測量值低于下限值時綠燈或藍燈閃爍同時聲音報警。便于操作人員對不合格品進行分揀。另外，可設定幾個點超差進行報警。

5. 數據存儲功能：每次測量均保存記錄，記錄結果保存為Excel連續表單，可分批打印。

6. 校準功能：當測量誤差過大時，放入標準量塊后校準即可回復功能。

12. 技術參數：

注：應用于大型熱軋板材、帶材，其他型號可定制。
