線纜測徑儀作為線纜生產過程中的關鍵質量控制設備，“長流程不斷產”與“測控一體”是其適配現代線纜連續化生產的核心亮點——既解決了長流程生產中“停機檢測=效率損失+材料浪費”的痛點，又通過測量與控制功能的集成，實現線纜外徑的實時精準管控，是高附加值線纜生產的核心裝備之一。

一、核心關鍵詞解析：直擊生產痛點

1、長流程不斷產：適配連續化生產需求

線纜生產屬于典型的“長流程連續作業”（如拉絲-退火-擠出-成纜一體化生產線），傳統“離線抽樣檢測”或“停機人工測量”存在兩大致命問題：

-效率損耗：停機一次需重新調整工藝參數、重啟生產線，單批次生產效率下降10%-30%；

-質量風險：抽樣檢測無法覆蓋全長度線纜，易出現“抽樣合格但中間段超差”的廢品，尤其對精密線纜，廢品率可高達5%-10%。

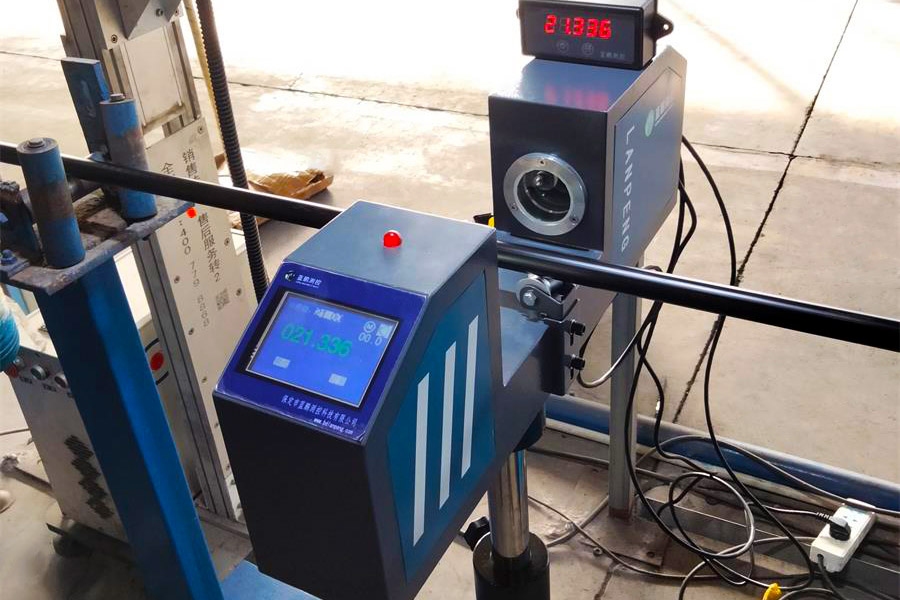

而“長流程不斷產”測徑儀的核心優勢的是：在線非接觸測量——設備安裝于生產線關鍵節點（如擠出機模頭后、牽引機前），線纜高速通過時（線速度可達600m/min），無需停機、不接觸線纜表面（避免劃傷絕緣層/導體），即可完成全長度外徑數據采集，完全適配長流程連續生產的節奏。

2、測控一體：從“被動檢測”到“主動控制”

傳統測徑儀僅具備“測量+報警”功能，發現外徑超差后需人工調整生產參數（如擠出機溫度、牽引速度、模頭壓力），存在“響應延遲”和“人為誤差”；而“測控一體”則實現了測量-分析-控制的閉環自動化：

測量端：實時采集線纜外徑數據，精度達±0.01mm（根據型號不同）；

分析端：對比預設公差范圍，自動識別超差趨勢（如外徑偏大/偏小、橢圓度超標）；

控制端：通過通訊接口（如PLC、RS485）直接聯動生產設備，自動調整工藝參數（如外徑偏大時，提高牽引速度或降低擠出機進料量；橢圓度超標時，調整模頭同心度），無需人工干預，從源頭避免超差廢品產生。

二、工作原理：非接觸測量+閉環控制的技術核心

1、測量原理：非接觸式高精度檢測（主流技術路線）

“不斷產+無損傷”，測徑儀采用非接觸測量技術CCD成像式，高清CCD相機拍攝線纜截面圖像，通過圖像算法（如邊緣檢測）計算外徑。

2、測控一體閉環流程：

預設參數：輸入線纜目標外徑、公差范圍（如φ1.0mm±0.05mm）、橢圓度上限（如≤0.03mm）；

在線測量：線纜高速通過測徑儀測量區域，設備實時輸出外徑數據；

數據對比：系統將實時數據與預設參數對比；

自動控制：系統根據測量數據向生產設備發送控制信號（如PLC指令），調整關鍵參數：

外徑偏大：提高牽引機速度（拉伸線纜至目標外徑）或降低擠出機螺桿轉速（減少材料擠出量）；

外徑偏?。航档蜖恳俣然蛱岣邤D出機溫度（優化材料流動性）；

橢圓度超標：調整擠出機模頭同心度或牽引機導向輪角度；

反饋修正：控制后的數據實時回傳系統，持續優化參數，確保外徑穩定在公差范圍內。

三、核心優勢：為什么是長流程線纜生產的“剛需裝備”？

1、效率提升：全流程無需停機，生產線利用率提升10%-30%，單批次生產周期縮短15%-25%；

2、質量風險小：全長度100%檢測，避免“抽樣漏檢”，廢品率可降低80%以上（精密線纜從5%降至1%以下）；

3、成本節約：減少人工測量、人工調整的人力成本，同時降低材料浪費（如10km長的φ2.0mm電纜，每米外徑超差0.1mm，單批次材料浪費約1.5kg，年產能1000批次可節約材料1.5噸）；

4、數據可追溯：存儲全批次外徑數據到計算機上，滿足高端線纜的質量追溯要求（；

5、適配性強：可兼容不同類型線纜（圓形線纜、扁形線纜、多芯線纜），線速度適配范圍廣（0.1-600m/min），能應對高溫（如擠出機后線纜表面溫度80-120℃）、粉塵、油污等生產現場環境。

總結

“長流程不斷產”解決了線纜連續化生產的“效率痛點”，“測控一體”解決了質量管控的“精度痛點”，二者結合的測徑儀，已從傳統“質量檢測工具”升級為“生產過程核心控制裝備”。隨著線纜行業對“高精度、高一致性、低損耗”的要求不斷提升，這類設備將成為中高端線纜生產線的“標配”，也是企業提升核心競爭力的關鍵所在。
