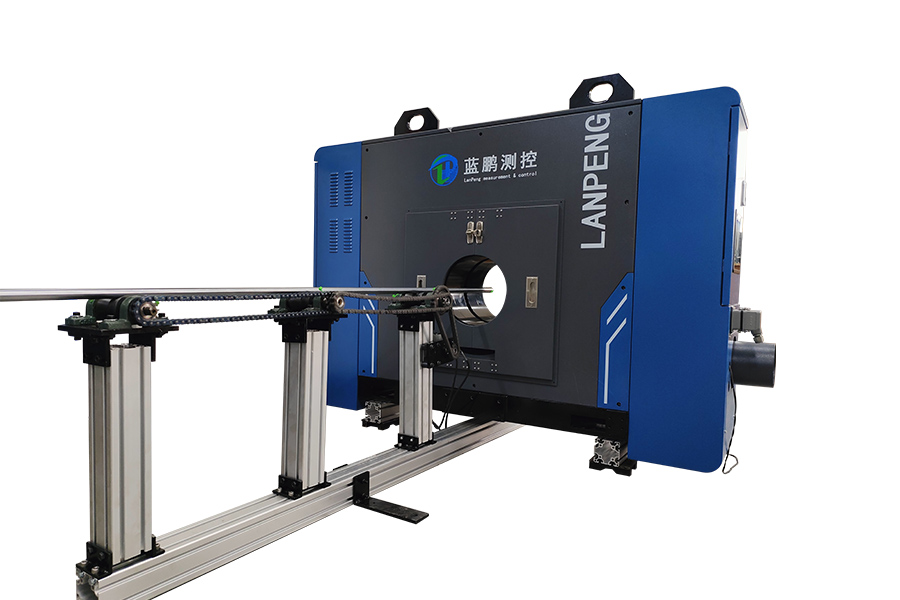

在線米直線度測量?jī)x采用三臺儀器進行測量，其預留的安裝位置往往需要超過1米長，對某些產線而言，可能無法預留出如此大的空間，為此藍鵬測控自主研發了一款ZG02-D/SG系列在線動態擬合全長直線度測量?jī)x來解決這一問題。

在線動態擬合全長直線度測量?jī)x突破式用擬合算法實現直線度的全方位在線測量，由單臺采集模塊組成，占用空間小，落位方便，可選配多普勒測速測長儀，可把得到的直線度測量值對應到精確的長度上。

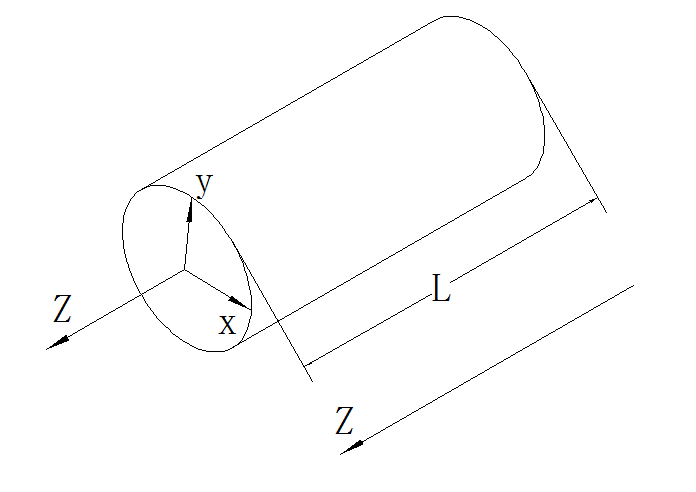

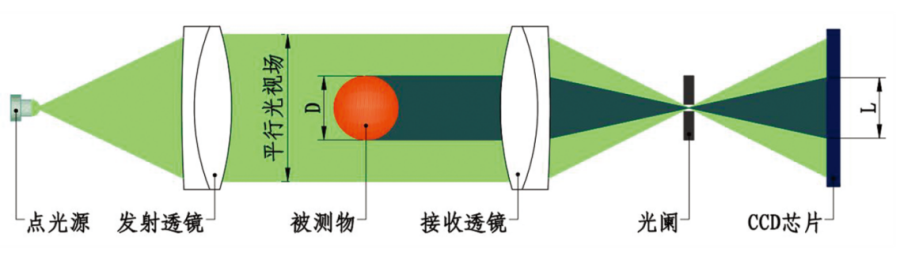

測量?jī)x內設置有水平和豎直布置的光電測頭，垂直于棒材運行方向設置有測速測長儀，被測棒材通過測量?jī)x時，測頭采集被測物截面的X軸和Y軸方向的位置數據，測速測長儀采集截面的Z軸數據。

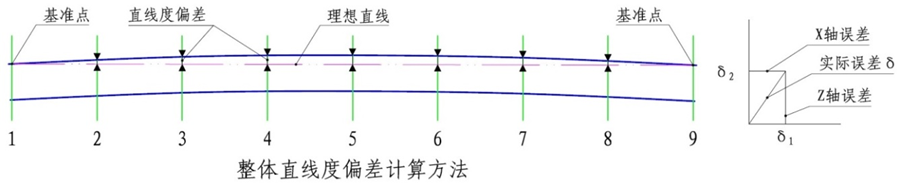

系統根據測量?jī)x掃描所得的被測物X軸和Y軸位置數據，在X軸方向以兩端（例如圖中的點1、9）的位置值為基準擬合一條理想直線，則測量點2～8的位置值偏離該直線的距離即為各點在X軸方向的直線度偏差，其中的最大值即為被測物的整體直線度偏差。同理可得到Y(jié)軸方向的整體直線度偏差。設X軸的直線度偏差為δ1、Y軸的直線度偏差為δ2，利用矢量運算即可計算出被測物整體直線度的實際偏差δ。

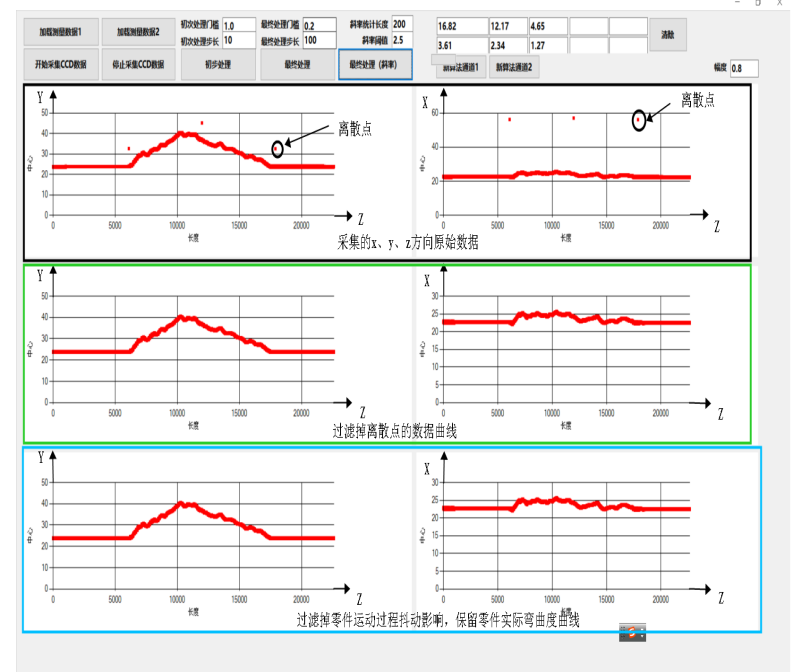

因被測物運動過程中存在跳動，采集的原始數據中存在一些偏離被測物的離散點，所以在計算過程中，需把這些離散點過濾掉。

因被測物運動過程中還存在抖動現象，隨著被測物的抖動，采集的原始數據與被測物真實的彎曲有所偏差，所以在計算過程中，把抖動造成的空間偏移拉回到原位置。

兩套數據處理完成后，把兩套數據合到一起。按照位置把兩個偏差值進行矢量計算，得到被測物實際的彎曲度的偏差值和方向。

測量項目

實時直徑測量值，橢圓度數值；

整根直線度數據；兩端及中間直線度數據；

超差值及超差位置。

在線動態擬合全長直線度測量?jī)x主要用于金屬棒材、管材、陶瓷管材等產品需要在線快速測量直徑和直線度檢測，設備采用單臺采集模塊，占用空間小，適用于安裝空間相對較小的工況。
